電氣安全第一招式：

01

設備絕緣測試

必殺技：

1.保證測試頻率，整理數據看趨勢

規律的絕緣測試可以保證設備的正常運行，又不至于在這項工作上花費很多精力。建議的測試頻率為：普通設備1次/年，關鍵設備1次/半年，且每次的測試電壓、測試時間需保持一致。另外，在設備維修之后，也應該進行測試。

我們可以將以往每次的測試數據整理成圖表，直觀的查看設備絕緣隨時間的變化。提早發現，避免可能發生的絕緣故障。

上圖是每半年的絕緣測試結果整理出的圖表，可以發現在第三年時絕緣電阻值已經有了明顯下降，此時應該采取行動，避免類似于C點的絕緣故障。

2.利用極化指數和介質吸收比判斷絕緣受潮

極化指數PI和介質吸收比DAR可以反映設備絕緣的受潮程度，幫助工程師更加直觀地判斷絕緣是否受潮?！遁斪冸娫O(shè)備狀態檢修試驗規程Q/GDW168-2008》要求對于輸變電設備，吸收比不小于1.3，極化指數不小于1.5。

介質吸收比DAR=R60s/R15s；

極化指數PI=R600s/R60s;

良好的絕緣（曲線A）表現為電阻值的連續增長。潮濕或破裂的絕緣層（曲線B）表現為相對恒定的電阻。

3.當心難以發現的絕緣問題！

逐漸增加內部絕緣材料的電壓，可以發現一些難以察覺的老化或損傷，同時也可以及時發現絕緣老化的設備，停止打壓，避免造成二次傷害

右圖是在標有時間的曲線圖上記錄絕緣步進電壓測試的測量數據。非常干燥的良好絕緣層（曲線A）在不同的電壓下近似地保持一致，老化的絕緣層的電阻值在不同的電壓下顯著降低。

電氣安全第二招式：

02

建筑/設備接地測試

必殺技：

1.依據接地類型選擇合適的測試方法

接地電阻測試可選方法

1.電位降測試法：即傳統的三極、四極測試法

2.無輔助極測試法：應用于多點接地系統

3.選擇性測試法：以上兩種方法的綜合，常應用于永久連接或網狀接地系統

4.土壤電阻率：常用于建立接地系統時的調查

在測量某些建筑物或系統（例如通信基站、無線電塔、商業或工業防雷系統等）的接地電阻時，往往需要使用多種測試方法，以保證測試對象完全接地。

2.接地電極對接地電阻的影響

4 個變量會影響接地系統的接地電阻：

接地電極的長度/深度：將長度增加一倍，將最多可減小 40% 的接地電阻

接地電極的直徑：將直徑增加一倍，將最多可減小 10% 的接地電阻

接地電極的數量：為提高有效性，接地電極之間的距離至少等于接地電極的深度。

接地系統設計：由單接地桿改為板狀接地，有助于降低接地電阻阻值

03

設備溫度檢查

必殺技：

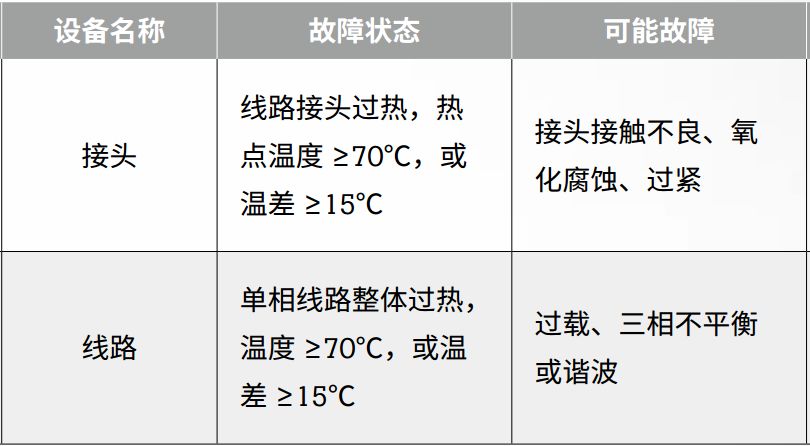

1.典型設備故障判斷依據及后續處理辦法

電氣設備

（以電氣接頭和電氣線纜為例）

一般熱缺陷：絕對溫度 70℃～ 90℃，或溫差 15 ℃此種情況應加強跟蹤，例行停機保養時處理。

嚴重?zé)崛毕荩航^對溫度 90℃～ 110℃，或相對溫差 δT≥80%，此種情況應在條件允許時應盡快安排停運處理。

危急熱缺陷：絕對溫度 >110℃，或相對溫差 δT≥95%，此種情況隨時可能造成突發性事故，應立即退出運行，進行徹底檢修。

機械設備

電機外殼表面超過90℃，即認為可能存在故障
